Jako dostawca złączy zaciskowych byłem świadkiem na własne oczy znaczenia i szerokiego zastosowania tych niezwykłych urządzeń w systemach elektrycznych. Na tym blogu poprowadzę Cię przez wewnętrzne działanie złączy kompresyjnych, badając ich konstrukcję, funkcjonalność i kluczowe zasady, które czynią je tak skutecznymi.
Projekt i komponenty
Złącza zaciskowe zostały zaprojektowane z precyzją, aby zapewnić bezpieczne i niezawodne połączenie między przewodnikami elektrycznymi. Zwykle składają się z korpusu, śrub dociskowych i czasami dodatkowych elementów, takich jak tuleje izolacyjne. Korpus jest zwykle wykonany z wysokiej jakości materiałów, takich jak aluminium lub miedź, wybranych ze względu na ich doskonałą przewodność elektryczną i wytrzymałość mechaniczną.
TheAluminiowe złącze kranu kompresyjnego Aluminiowe złącze kranu kompresyjnegojest popularnym wyborem ze względu na swoją lekkość i właściwości odporne na korozję. Aluminium jest również ekonomiczne, dzięki czemu nadaje się do szerokiego zakresu zastosowań. Korpus aluminiowego złącza kranu kompresyjnego został zaprojektowany tak, aby pomieścić różne rozmiary przewodów, ze starannie wykonanymi wnękami i kanałami, aby zapewnić właściwe wyrównanie i kontakt.
Śruby dociskowe odgrywają kluczową rolę w działaniu złącza. Śruby te są dokręcane do przewodów, wywierając nacisk w celu utworzenia połączenia elektrycznego o niskiej rezystancji. Konstrukcja gwintów śrubowych i powierzchni stykowych jest zoptymalizowana w celu równomiernego rozłożenia nacisku na przewody, zapobiegając uszkodzeniom i zapewniając długotrwałe połączenie.
Jak to działa
Podstawową zasadą złącza kranowego kompresyjnego jest ustanowienie solidnego połączenia elektrycznego poprzez fizyczne ściśnięcie przewodów razem. Rozłóżmy proces krok po kroku:
Krok 1: Przygotowanie
Przed zamontowaniem złącza należy odpowiednio przygotować przewody. Polega to na zdjęciu izolacji z końców przewodów w celu odsłonięcia gołego metalu. Długość odizolowanego odcinka powinna być dostosowana do konstrukcji złącza, zapewniając wystarczającą powierzchnię styku dla dobrego połączenia elektrycznego.
Krok 2: Wkładanie
Po przygotowaniu przewodów umieszcza się je w odpowiednich wnękach w korpusie złącza. Konstrukcja złącza zapewnia dokładne dopasowanie przewodów, a w niektórych przypadkach mogą być dostępne prowadnice lub elementy wyrównujące ułatwiające proces wstawiania. Na przykładZłącze typu H Złącze typu Hma wyraźną konstrukcję w kształcie litery H, która pozwala na łatwe włożenie dwóch równoległych przewodów.
Krok 3: Kompresja
Po włożeniu przewodów należy dokręcić śruby zaciskowe za pomocą odpowiedniego narzędzia, np. klucza dynamometrycznego. Podczas dokręcania śruby wywierają nacisk na przewody, ściskając je razem. Nacisk ten powoduje nieznaczną deformację przewodów, zwiększając powierzchnię styku między nimi. Zwiększona powierzchnia styku zmniejsza opór elektryczny w punkcie połączenia, minimalizując straty mocy i wytwarzanie ciepła.
Krok 4: Weryfikacja
Po zakończeniu kompresji ważne jest sprawdzenie integralności połączenia. Można to zrobić za pomocą sprzętu do testowania elektrycznego, takiego jak multimetr, w celu pomiaru rezystancji połączenia. Niska wartość rezystancji wskazuje na dobre połączenie, natomiast wysoka wartość rezystancji może sugerować problem wymagający rozwiązania, taki jak niewłaściwe zaciśnięcie lub zanieczyszczenie przewodów.
Zalety złączy zaciskowych
Niezawodność
Jedną z głównych zalet złączy zaciskowych jest ich niezawodność. Fizyczna kompresja przewodów tworzy stabilne i trwałe połączenie, które jest w stanie wytrzymać wibracje, zmiany temperatury i inne czynniki środowiskowe. Dzięki temu nadają się do stosowania w różnorodnych zastosowaniach, od przemysłowych systemów elektrycznych po okablowanie w budynkach mieszkalnych.
Niski opór
Równomierny rozkład ciśnienia w przewodach zapewnia połączenie o niskiej rezystancji. Niska rezystancja jest niezbędna do wydajnego przenoszenia mocy, ponieważ zmniejsza straty mocy i wytwarzanie ciepła. To nie tylko poprawia wydajność układu elektrycznego, ale także pomaga wydłużyć żywotność przewodów i innych komponentów.
Łatwa instalacja

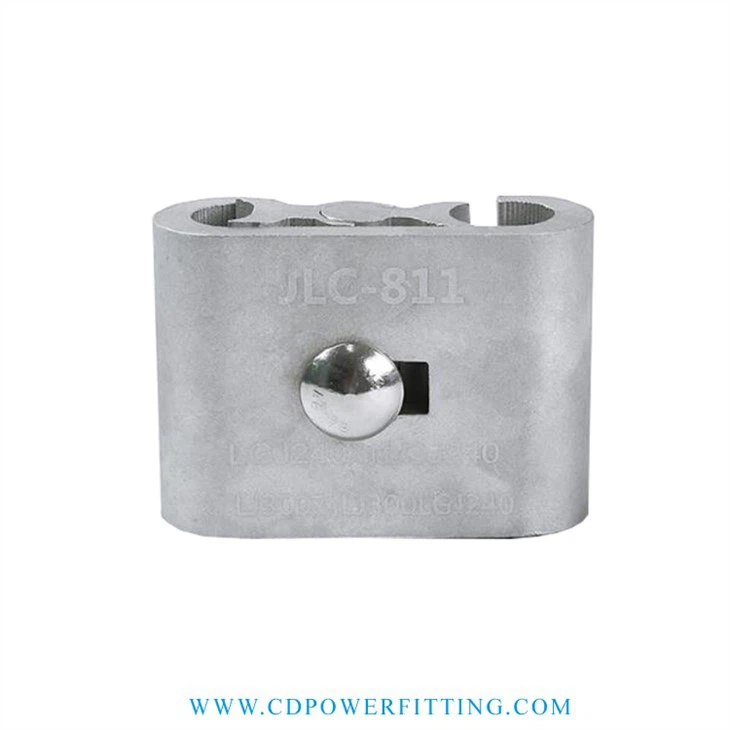

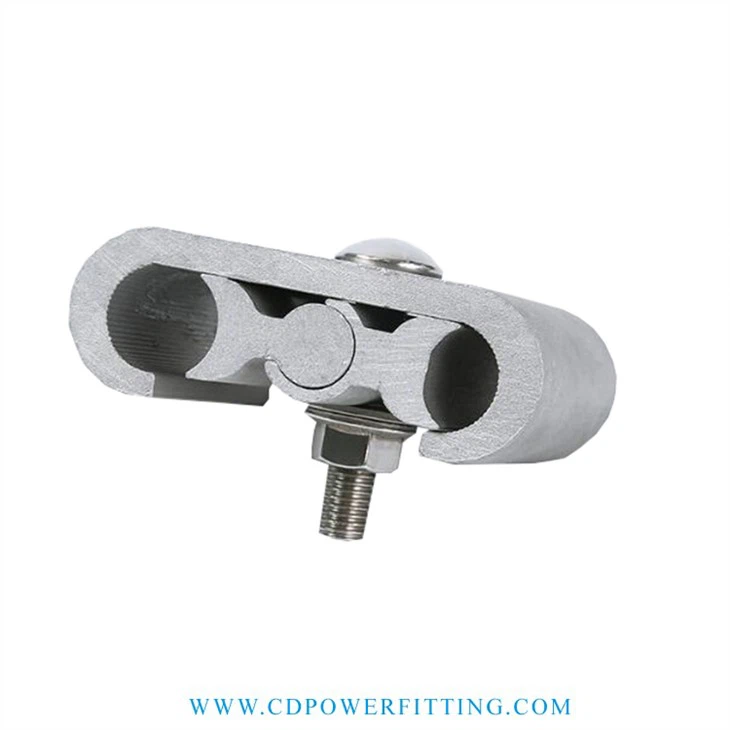

Złącza zaciskowe są stosunkowo łatwe w montażu i wymagają jedynie podstawowych narzędzi i minimalnego przeszkolenia. Dzięki temu są opłacalnym rozwiązaniem zarówno dla zawodowych elektryków, jak i entuzjastów majsterkowania. Na przykładZacisk kompresyjny C Zacisk kompresyjny Cto prosta, ale skuteczna konstrukcja, którą można szybko zainstalować bez konieczności stosowania skomplikowanych procedur.
Aplikacje
Złącza zaciskowe są stosowane w szerokim zakresie zastosowań elektrycznych, w tym:
Dystrybucja mocy
W systemach dystrybucji energii złącza te służą do podłączania istniejących linii energetycznych w celu dostarczania energii elektrycznej do nowych odbiorców. Zapewniają niezawodny i wydajny sposób podłączenia dodatkowych obwodów bez zakłócania głównego zasilania.
Systemy energii odnawialnej
W systemach energii słonecznej i wiatrowej złącza zaciskowe służą do łączenia różnych komponentów, takich jak panele słoneczne, falowniki i akumulatory. Niezawodność i niska rezystancja tych złączy są kluczowe dla maksymalizacji wydajności systemu energii odnawialnej.
Maszyny Przemysłowe
W warunkach przemysłowych złącza zaciskowe służą do łączenia silników, sterowników i innego sprzętu elektrycznego. Ich odporność na trudne warunki otoczenia i wibracje czyni je idealnymi do stosowania w maszynach przemysłowych.
Kontakt w sprawie zakupów
Jeśli szukasz wysokiej jakości złączy kompresyjnych, jesteśmy tutaj, aby Ci pomóc. Nasze produkty są projektowane i produkowane według najwyższych standardów, co zapewnia niezawodne działanie i długotrwałą trwałość. Niezależnie od tego, czy potrzebujesz pojedynczego złącza do małego projektu, czy dużej ilości do zastosowań przemysłowych, możemy zapewnić Ci odpowiednie rozwiązanie.
Skontaktuj się z nami już dziś, aby omówić swoje wymagania i otrzymać wycenę. Z niecierpliwością czekamy na współpracę z Tobą, aby spełnić Twoje potrzeby w zakresie połączeń elektrycznych.
