Jako dostawca śrub U często spotykam zapytania dotyczące przewodności elektrycznej śrub U. Ta właściwość ma kluczowe znaczenie w wielu zastosowaniach, zwłaszcza tych związanych z systemami elektrycznymi i elektrycznymi. Na tym blogu zbadamy, czym jest przewodność elektryczna, jak ma ona zastosowanie do śrub U i czynników, które na to wpływają.
Zrozumienie przewodności elektrycznej
Przewodnictwo elektryczne jest miarą zdolności materiału do prowadzenia prądu elektrycznego. Jest to wzajemność rezystywności elektrycznej. Materiały o wysokiej przewodności elektrycznej pozwalają na swobodne przemieszczanie się elektronów, podczas gdy te o niskiej przewodności utrudniają przepływ elektronów. Przewodność jest zwykle mierzona w Siemens na metr (S/M).
Metale są ogólnie dobrymi przewodnikami energii elektrycznej, ponieważ mają dużą liczbę wolnych elektronów, które mogą łatwo poruszać się w odpowiedzi na pole elektryczne. Przewodność metalu zależy od jego struktury atomowej, liczby wolnych elektronów na jednostkę objętości i mobilności tych elektronów.
Przewodnictwo elektryczne różnych rodzajów śrub U

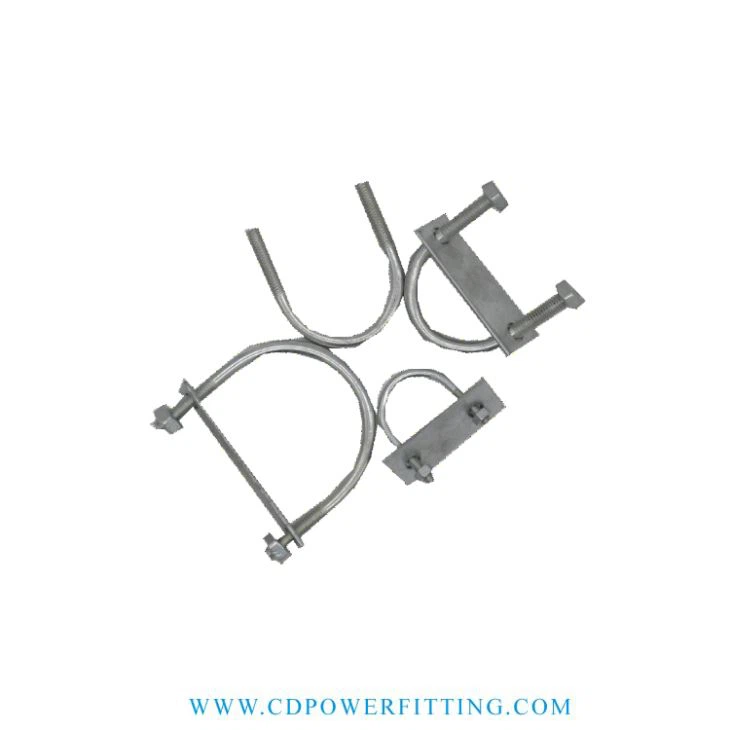

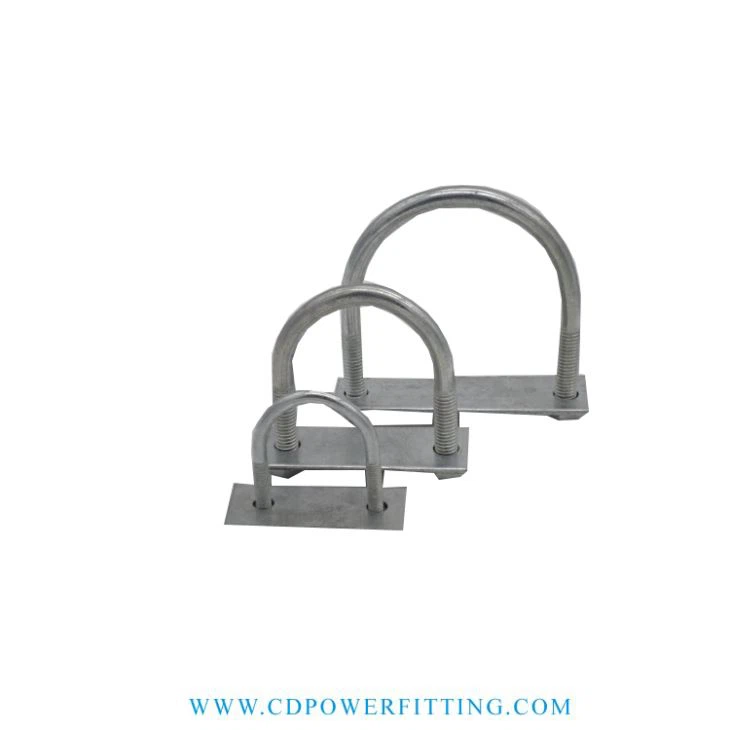

Śruba stali nierdzewnej
Stal nierdzewna to stop, który zawiera żelazo, chrom i często nikiel i inne elementy.Śruba stali nierdzewnejma stosunkowo dobrą przewodność elektryczną, chociaż nie jest tak wysoka, jak czysta miedź lub aluminium. Przewodnictwo stali nierdzewnej może się różnić w zależności od jego specyficznego składu i obecności elementów stopowych.
Na przykład austenityczne stale nierdzewne, które są najczęstszym typem stosowanym w śrubach U, mają przewodność w zakresie około 1,0 - 2,0 × 10⁶ s/m. Jest to niższe niż przewodność miedzi (około 5,96 × 10⁷ s/m), ale nadal wystarczająca do wielu zastosowań elektrycznych, w których wymagana jest również oporność na korozję.
Gorąca - stalowa śruba ocynkowana
Gorąca - stalowa śruba ocynkowanajest wykonany ze stali węglowej, która została powleczona warstwą cynku przez gorący proces galwanizacji. Podstawowa stal węglowa ma stosunkowo wysoką przewodność elektryczną, podobną do innych zwykłych stali węglowych, która wynosi około 6-10 × 10⁶ s/m.
Powłoka cynku na ocynkowanej śrubie U ma również dobrą przewodność elektryczną. Cynk ma przewodność około 1,6 × 10⁷ s/m. Jednak na ogólną wydajność elektryczną gorącej - ocynkowanej śruby U może mieć wpływ grubość i jakość powłoki cynku. Władzka jednolita i dobrze przylegana zapewni lepszy kontakt elektryczny i przewodność.
UJ Typ U Bolt dla linii zasilania
UJ Typ U Bolt dla linii zasilaniajest specjalnie zaprojektowany do użytku w aplikacjach linii energetycznej. Te śruby U są zwykle wykonane z materiałów, które mogą wytrzymać naprężenie mechaniczne i mają odpowiednią przewodność elektryczną.
W zastosowaniach linii zasilania przewodność elektryczna jest niezbędna do uziemienia i ciągłości elektrycznej. Śruby UJ typu U są często wykonane ze stali lub innych materiałów przewodzących. Wybór materiału zależy od określonych wymagań linii zasilania, takich jak poziom napięcia, warunki środowiskowe i oczekiwane obciążenie elektryczne.
Czynniki wpływające na przewodność elektryczną śrub U
Skład materiałowy
Jak wspomniano wcześniej, skład materiału używanego do wytworzenia śruby U ma znaczący wpływ na jego przewodność elektryczną. Różne stopy i czyste metale mają różne struktury atomowe i konfiguracje elektronów, które określają liczbę wolnych elektronów i ich mobilność.
Na przykład dodanie elementów stopowych do metalu podstawowego może zmienić jego przewodność. Niektóre pierwiastki mogą działać jako zanieczyszczenia i rozpraszać elektrony, zmniejszając przewodność, podczas gdy inne mogą tworzyć bardziej uporządkowaną strukturę, która zwiększa przewodność w określonych warunkach.
Temperatura
Temperatura wpływa również na przewodność elektryczną śrub U. Zasadniczo przewodność metali maleje wraz ze wzrostem temperatury. Wynika to z faktu, że wraz ze wzrostem temperatury atomy metalu wibrują bardziej energicznie, co zwiększa rozpraszanie elektronów i zmniejsza ich mobilność.
W przypadku większości metali zależność między przewodnością a temperaturą można przybliżać przez następujące równanie:
$ \ sigma (t) = \ sigma_0 [1 + \ alpha (t - t_0)] $
Tam, gdzie $ \ sigma (t) $ jest przewodnością w temperaturze $ t $, $ \ sigma_0 $ jest przewodnością w temperaturze referencyjnej $ t_0 $, a $ \ alfa $ jest współczynnikiem temperatury rezystywności.
Stan powierzchni
Stan powierzchni śruby U może wpływać na jego przewodność elektryczną, szczególnie w zastosowaniach, w których kontakt elektryczny ma kluczowe znaczenie. Brudna, utleniona lub skorodowana powierzchnia może zwiększyć odporność kontaktową między śrubą U a innymi komponentami, zmniejszając ogólną wydajność elektryczną.
Aby zapewnić dobry kontakt elektryczny, śruby U mogą wymagać czyszczenia, wypolerowania lub powlekania materiałem przewodzącym. Na przykład w niektórych wysokich precyzyjnych zastosowaniach elektrycznych śruby U mogą być wysadzane srebrem lub złotem, aby poprawić przewodność powierzchniową.
Znaczenie przewodności elektrycznej w zastosowaniach śrubowych
Uziemienie elektryczne
W systemach elektrycznych uziemienie jest niezbędne do bezpieczeństwa i właściwego działania. Śruby U są często stosowane do zabezpieczenia przewodów uziemiających do różnych konstrukcji, takich jak panele elektryczne, transformatory i wieże. Śruba AU z dobrą przewodnością elektryczną zapewnia niską ścieżkę oporową dla prądu elektrycznego do przepływu do ziemi, chroniąc przed wstrząsami elektrycznymi i uszkodzeniem sprzętu.
Transmisja mocy
W liniach przesyłowych mocy śruby U są używane do obsługi i zabezpieczenia przewodów. Konieczna jest dobra przewodność elektryczna, aby zminimalizować straty mocy z powodu oporu. Używając śrub U o odpowiedniej przewodności, można poprawić wydajność transmisji mocy, zmniejszając marnotrawstwo energetyczne i koszty operacyjne.
Transmisja sygnału
W niektórych systemach komunikacyjnych i sterowania śruby U mogą być stosowane w aplikacjach, w których zaangażowana jest transmisja sygnału. Wymagana jest wysoka przewodność elektryczna, aby zapewnić, że sygnały mogą być dokładnie przesyłane i bez znacznego tłumienia.
Wniosek
Przewodnictwo elektryczne śrub U jest ważną właściwością, która zależy od składu materiału, temperatury i stanu powierzchni. Różne rodzaje śrub U, takie jakŚruba stali nierdzewnejWGorąca - stalowa śruba ocynkowana, IUJ Typ U Bolt dla linii zasilania, mają różne cechy przewodności, aby spełnić różne wymagania dotyczące aplikacji.
Niezależnie od tego, czy jesteś w branży elektrycznej, energii czy komunikacji, wybór odpowiedniej śruby U o odpowiedniej przewodności elektrycznej ma kluczowe znaczenie dla wydajności i bezpieczeństwa twoich systemów. Jeśli masz jakieś pytania dotyczące przewodności elektrycznej naszych śrub U lub zakup śrub U dla konkretnego wniosku, skontaktuj się z nami w celu dalszej dyskusji i negocjacji w zakresie zamówień.
Odniesienia
- Callister, WD i Rethwisch, DG (2011). Materiały Science and Engineering: Wprowadzenie. Wiley.
- Ashby, MF i Jones, DRH (2005). Materiały inżynierskie 1: Wprowadzenie do nieruchomości, zastosowań i projektowania. Butterworth - Heinemann.
